概述：
是以硫酸鋁、氧化鋁、硫酸鋁鉀等為主要多種膨脹源的U型膨脹劑，通過調整配方降低堿性，避免了水泥制品的堿骨料反應，優化了水泥制
?品的性能。
技術指標：

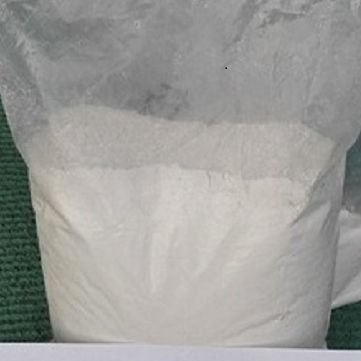

外觀:灰白色粉末，自然堆積容重1g/ml。
限制膨脹率2-4/萬，自應力值0.2-0.8MPa。
抗滲標號:比普通混凝土提高1-2倍。
UEA膨脹劑加入量參考表：
|
使 用 條 件 |
選用水泥標號 |
UEA加入量(%) |
|
砂 漿 |
42.5R |
9~10 |
|
32.5R |
8~9 |
|
|
高配筋混凝土 |
42.5R |
12~14 |
|
32.5R |
11~13 |
|
|
低配筋混凝土 |
42.5R |
12~13 |
|
32.5R |
11~12 |
|
|
填充性混凝土 |
42.5R |
13~15 |
|
32.5R |
12~14 |
?地下建筑:如:地下停車場、地下倉庫、隧道、礦井、人防工程、地下人行道、機坑道。
?建造水池、游泳池、水塔、貯罐、大型容器、糧倉、油罐、山洞內貯存庫等。
?結構自防水剛性屋面、砂漿防滲層、砂漿防潮層。
?預制構件、框架結構接頭的錨接、管道接頭、后張預制構件的灌漿材料，構筑物后澆縫回填，巖基灌漿材料。
?要求抗裂性好，外觀美觀的重要建筑物，如體育場看臺、城市雕塑像、紀念碑、博物館、賓館等。
? UEA膨脹劑混凝土配比設計與普通混凝土相同，但最低水泥用量每立方混凝土應大于300kg。
??UEA膨脹劑加入量(E)按內摻(替換水泥率)計算，即E/(C+E)。其中C-水泥，E-UEA膨脹劑。
? 攪拌時間，用強制式攪拌機時比普通水泥混凝土延長30秒鐘以上，用自落式攪拌時要延長1分鐘以上。攪拌時間長短，以拌合均勻為準，
? 達到均勻狀態才能出料。
? 混凝土運輸、震搗和普通水泥混凝土一樣，但是，對于防水混凝土更要注意震搗密實，不能漏震。
? 澆注完的混凝土不能受陽光直射，應及時用草席等覆蓋，混凝土硬化后要有專人負責養護，養護時間不少于14天，使混凝土經常保持在濕
? ? 潤狀態。用水泥養護劑養護效果更好。
的貨品
